Kopējā punktveida UV pārklājuma mašīna

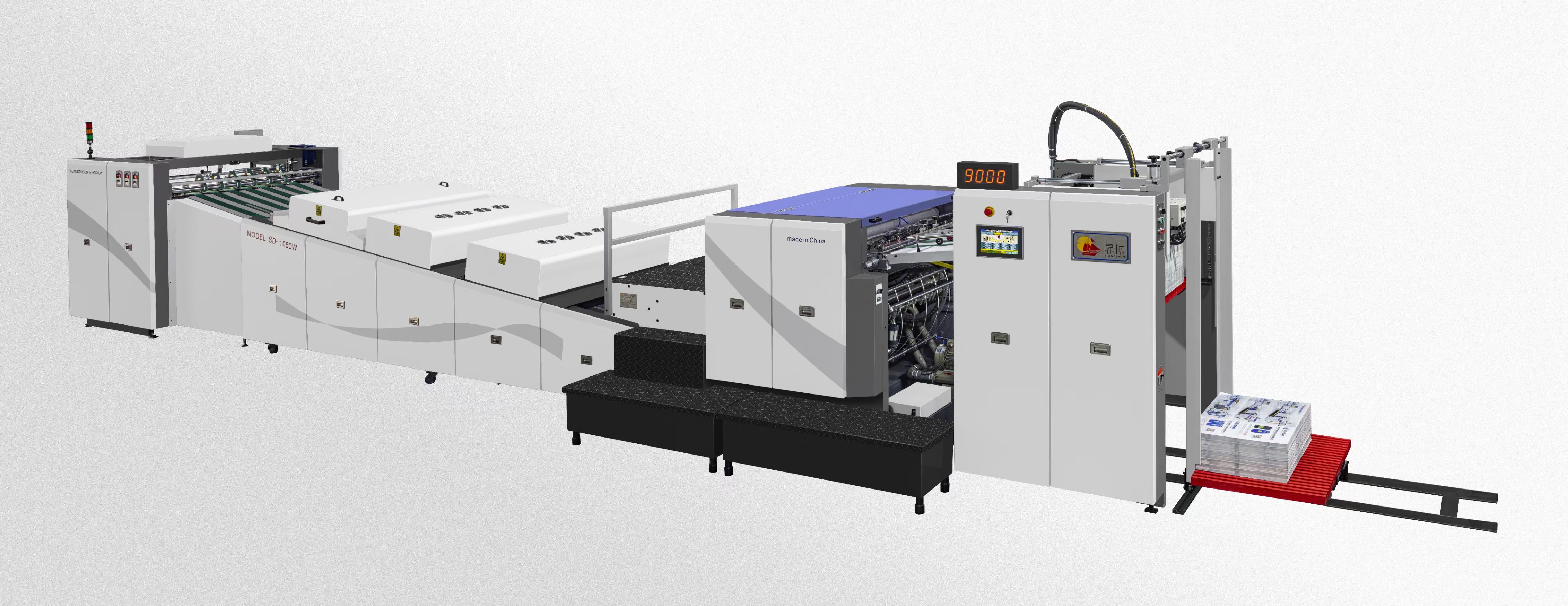

Ātrgaitas UV plankumu un vispārējās lakas pārklāšanas mašīna





Modelis: Ecoo SD-1060W





Produkta apraksts

---





Ievads:



Ātrgaitas UV punktveida un vispārējā pārklājuma mašīna SD1060W izmanto augšējās šūpošanās satvērēja-caurlaides loksnes metodi, lai nodrošinātu maksimālo ātrumu līdz 9500 loksnēm stundā. UV cietēšanas sistēmai ar teflona transportēšanas lenti ir raksturīgs lielāks ātrums, precīza orientācija un UV cietēšana augstāka efektivitāte un mazāks enerģijas patēriņš. To izmanto gan bieziem, gan plāniem papīriem, un to var izmantot gan pilnīgai, gan daļējai UV lakas vai ūdens bāzes lakas pārklājumam.



Pielietojums:







Specifikācija

---





Modelis	Ecoo SD-1060W
Maksimālais loksnes izmērs	730x1060 mm
MIN.loksnes izmērs	310x406 mm
Maks. pārklājuma izmērs	720x1050 mm
Loksnes biezums	80-500gsm
Maksimālais pārklājuma biezums	0,025 mm
Pārklājuma materiāli	Ūdens bāzes laka vai UV laka
Pārklājuma reģistrācijas precizitāte	±0,2 mm
Ražošanas ātrums	9000 loksnes stundā
Svars	8 tonnas
Izmērs	10460x2725x1930mm
Jauda	Maksimālā jauda 44 kW

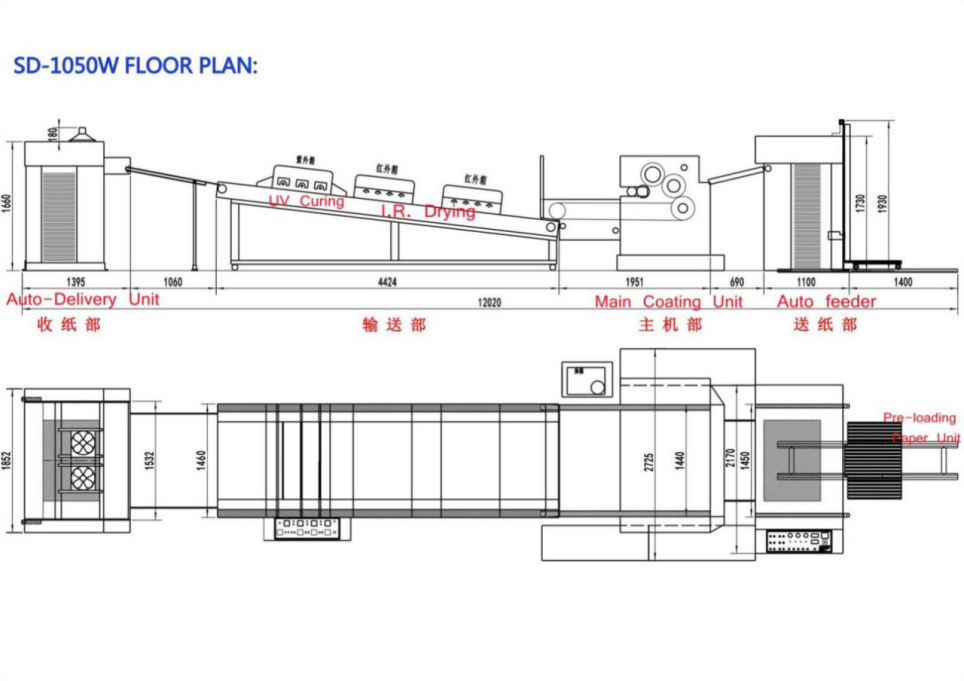

Stāva plāns:

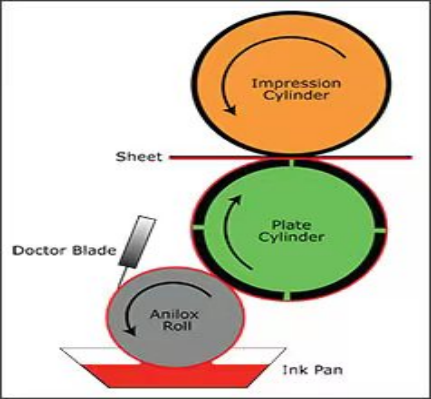

Pārklāšana ar Anilox rullīti:









Pārklājums ar gumijas rullīti:

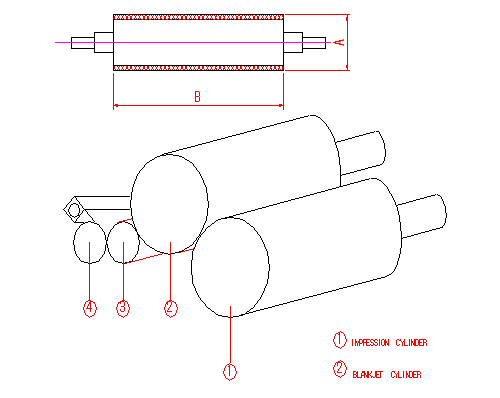

Nē.	Mašīnas nosaukums	Materiāla nosaukums	A Cilindrs ex. Diametrs	B Cilindra garums
1	Iespiešanas veltnis	Smalka slīpēšana	Ф 310 mm	1116 mm
2	Plāksne vai sega Gumijas veltnis	Smalka slīpēšana	Ф 305,2 mm	1110 mm
3	Pārklājuma materiāla veltnis	UV gumijas pārklājums	Ф 165,3 mm	1100 mm
4	Hromēts veltnis	Virsma hromēta	Ф124 mm	1118 mm



*Anilox veltnis ir piemērots dažiem augstas precizitātes UV pārklājumiem, bet dažādam lakas biezumam ir nepieciešamas dažādas aniloksa veltņa līnijas.
* Gumijas veltnis ir piemērots dažādam lakas biezumam, lakas tilpumu var regulēt ar spiedienu starp veltņiem un ātruma mērīšanu.
Tas var veikt lakas biezumu līdz 7g/m²









Gumijapiemēram, rullītis
UV Roller (Pilns) pārklājums

1. Piestipriniet un nofiksējiet abus gumijas segas galus.

2. Sagatavojiet papīra gabalu (biezums: 0,5 mm) vai caurspīdīgu plēvi zem atstarpes papīra.

3. Pakariet vienu gumijas veltņa galu uz segas skavas un saplaciniet gumijas segu.

4. Saskaņā ar Inching, ievietojiet papīru un piekariet otru gumijas segas galu skavas otrā galā.







UV traipu pārklājums



1. Pēc pozicionēšanas, veicot novietojumus no priekšpuses un sāniem, vidējās plūsmas satvērējs satver un ieliek papīru papīra satvērēja mutē un ievieto tos spiediena rullī un gumijas rullī, lai radītu iespaidu, ar kuru uz plāksnes tiks ielīmēta UV laka. jāpārklāj uz papīra virsmas, kas tiks pārklāta ar plankumu.

2. Sagatavojiet papīra loksni vai caurspīdīgu plēvi ar 0,5 mm biezumu, lai izmantotu pārvietošanas apakšējo dēli.

3. Cieši nofiksējiet abus apakšējā dēļa galus uz saspiestā dēļa.

4. Paralēli novelciet taisnu pamatlīniju 40 mm attālumā no pozīcijas C uz apakšējā dēļa. Kad apakšējais dēlis ir pakārts uz gumijas veltņa, šai līnijai jāatrodas tajā pašā līnijā ar gumijas veltņa salocīto līniju.

5. Izņemiet klājamo papīru, sakārtojiet pārklājamās daļas izmēru. Novietojiet pārklājamā papīra pozitīvo virsmu uz darba galda, nogrieziet pārklājamā papīra daļu un pēc tam uzlieciet pārklājamā papīra negatīvo virsmu uz apakšējās plātnes. šoreiz papīra priekšējai pusei jāatrodas tajā pašā līnijā ar pamatlīniju vai šķelto līniju), uz apakšējā dēļa uzzīmējiet pārklājamās daļas kontūru.

6. Saskaņā ar griezuma daļu papīra pārklāšanai, izveidojiet tāda paša izmēra gumijas segu vai flekso plāksni, kas tiks pielīmēta pie kontūras apakšējās plātnes ar dubultām līmēm.

7. Nofiksējiet apakšējo plāksni pie gumijas rullīša un palaidiet gumijas veltni, pagriežot, lai otru apakšējās plāksnes pusi izveidotu ar citu gumijas veltņa skavu. Pārvietojiet nobīdes vārpstu ar uzgriežņu atslēgu uz augšējo pozīciju un satveriet abas apakšējās plāksnes puses un lieciet apakšējai plāksnei cieši pielipt pie gumijas veltņa.

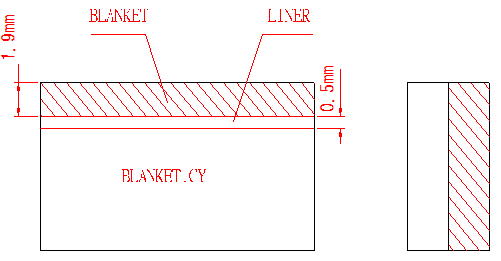

8. Gumijas segas izmērs: (perimetrs) 820 x 1060mm(platums)
9. Anilox līnijas un lakas apjoms





Ražošana un iepakošana

---

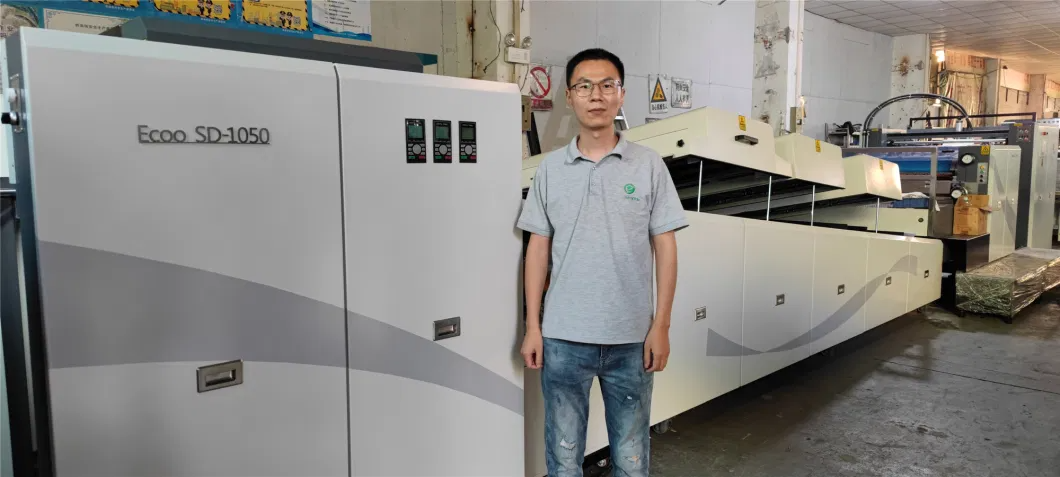

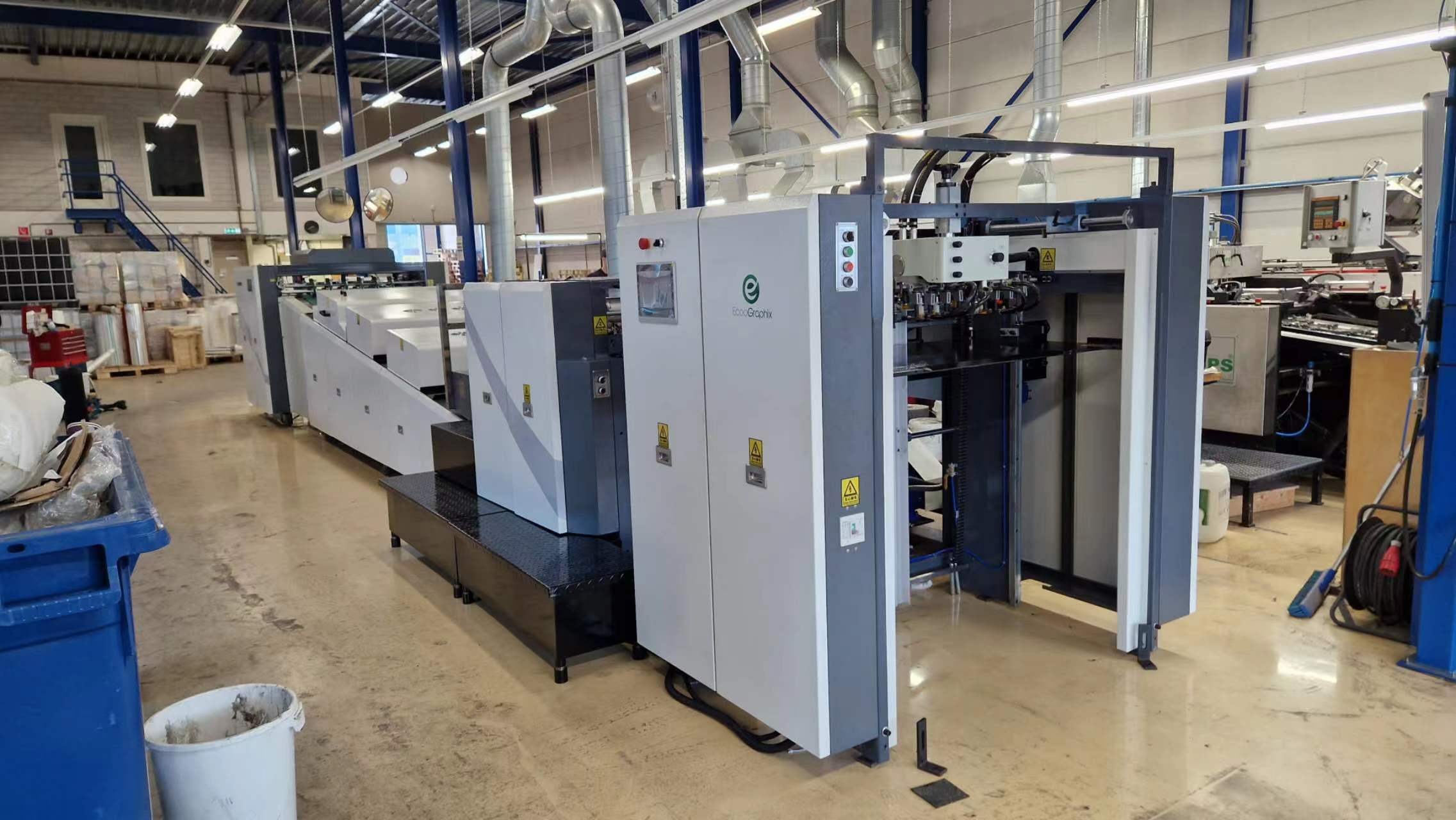

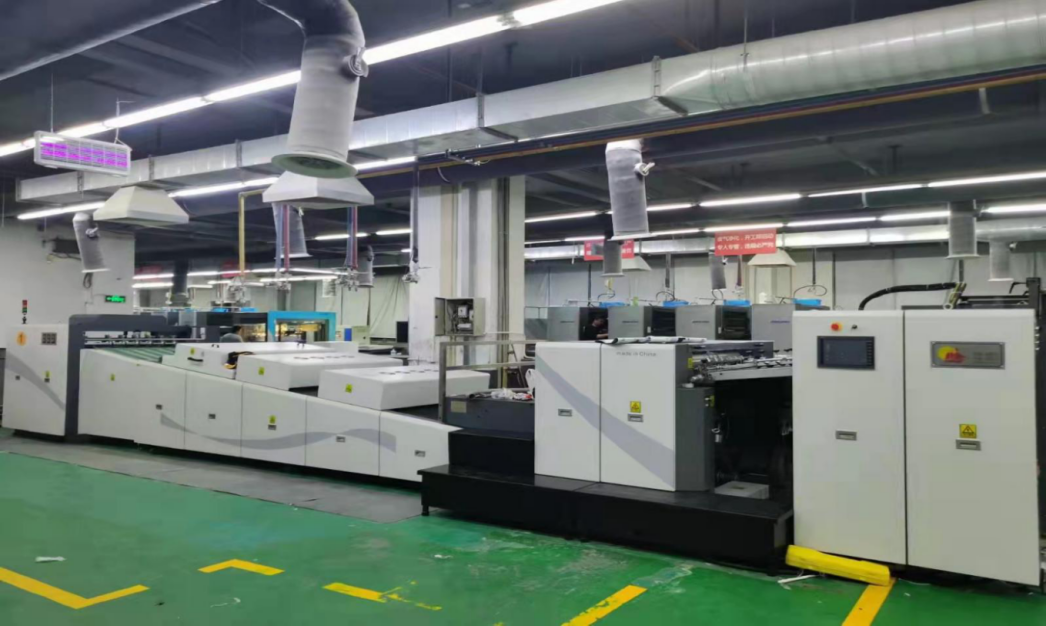

Instalācijas visā pasaulē

---



Runājot par mūsu tehnoloģijām un spēku, lielākā daļa mūsu tehniķu (un īpašnieku) ir no Taivānas Tsai Yi, kas bija vadošais iepakošanas iekārtu ražotājs, tostarp pārklāšanas mašīnas, flīzes laminēšanas mašīnas, presēšanas mašīnas un tā tālāk, viņiem ir vairāk. vairāk nekā 30 gadu tehniskās prasmes un pieredze, un liela nozīme ir mašīnas kvalitātei.
Visā pasaulē ir uzstādīti simtiem laku pārklāšanas iekārtu, aptuveni 60 komplekti Ķīnā, 60 komplekti Taizemē, Nīderlandē, Grieķijā, Turcijā, Ēģiptē, Peru, Meksikā, Kolumbijā un daudzās citās valstīs.
